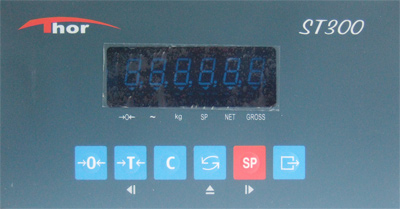

| ST300定值控制器 |
 |
简述：
高性能的A/D转换器
ST300使用本公司独创的∑_△型A/D转换器控制芯片，快速、精确地获得来自传感器的重量信号。本公司的模拟电路设计，能保证更宽范围的灵敏度输入信号，满足特殊场合的秤重要求。
可插拔式接线端子
传感器、RS232/RS485串行通讯接口及输入/输出控制接口全部采用可插拔式接线端子，以方便现场接线，满足易于使用的要求。
可定义的6路预置点输出
4路预置点输出可定义为2种料双速控制或4种料单速控制输出，其它2路预置点输出可定义为预置点允差或零误差输出。
特点：
●6位真空荧光显示器
●柜式安装结构，全金属外壳
●200次/秒A/D转换速率
●A/D分辨率最大可达1百万
●预置点更新速率为50次/秒
●最大可驱动8只350Ω电阻应变片式传感器
●RS232/RS485串行通讯接口
●1～4种物料的配料控制
选件:
4-20mA/0-10V模拟量输出套件
技术参数:
|
传感器激励
空秤信号输入范围
满量程信号输入范围
零点温度系数
灵敏度温度系数
A/D转换分辨率
A/D转换速率
显示分辨率
串行通讯接口
I/O接口
电源
工作温度范围
工作湿度范围
存贮温度范围 |
+5VDC，最大可驱动8只350Ω传感器
0~13mV
2~15mV
0.15μV/℃
12PPM/℃
>1,000,000
200次/秒
最大30，000
RS232或RS485
4路光隔离输入， 6路开集电极输出（VCEO=30VMAX,Ic=30mA）
220 VAC/50 Hz
-10～+40℃
<90% RH (不结露)
-40~+60℃ |
外形尺寸:
外形尺寸 194 mm(W) ×98 mm(H) ×155mm(D)
开孔尺寸 187(-0.0~1.0)mm×93(-0.0~1.0)mm。 |
|
|
|
|
