简介：

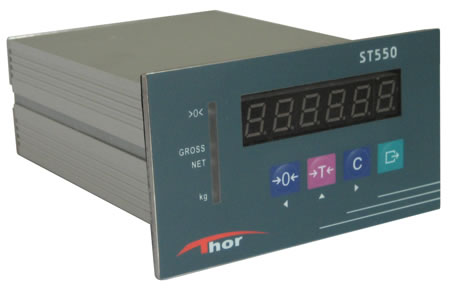

ST550是我公司为称重集散控制系统、混凝土搅拌设备等特别设计和制造的称重显示控制器(本技术手册简称ST550仪表)。它也能满足一般要求的称重需要。

1.特点

6位发光二级管显示器；

4个轻触按键；

柜式结构，易于安装；

SIGMA-DELTA高精度A/D转换器（内分辨率1百万）；

  A/D转换速率200次/秒

              连续数据输出方式时重量数据更新速率为25次/秒；

              可驱动8只350Ω电阻应变式传感器；

              光隔RS-232/RS-422串行接口；

              自动零跟踪功能；

              动态检测功能；

2.技术规格：

1 .模拟部分

传感器激励：      5VDC，最大可供电流120mA

A/D分辨率：       1,000,000(1百万)

A/D转换速率：     200次/秒

传感器零点信号输入范围：    0 ~ 13mV

传感器灵敏度信号输入范围：  2 ~ 15mV

零点温度系数：        0.15μV/℃

灵敏度温度系数：       12PPM/℃

显示分辨率：         1000～30000

分度值：             0.001～50kg

2. 显示器及键盘

  显示器：      6位段码发光二级管显示器(红色，字高9.9mm)。

  键盘：        4个轻触按键。用于清零、去皮、清皮和打印。

3. 串行通讯接口

  接口：        光隔RS-232和RS-422串行通讯接口。

  波特率：      300、600、1200、2400、4800、9600或19200。

4. 环境条件

  电源：       24 Vdc(18 - 32 Vdc)。

  功耗：          最大8瓦。

  使用环境：      温度 -10℃ ~ +40℃；

                  湿度10 ~ 90% 不结露。

  存贮环境：      温度 -40℃ ~ +60℃；

                 湿度10 ~ 95% 不结露。

5. 外形尺寸

   外形尺寸：     110 mm (宽) X 62 mm(高) X 120 mm(深)。

   开孔尺寸：     92(-0.0～1.0) mm X 45(-0.0～1.0) mm。
