简述：

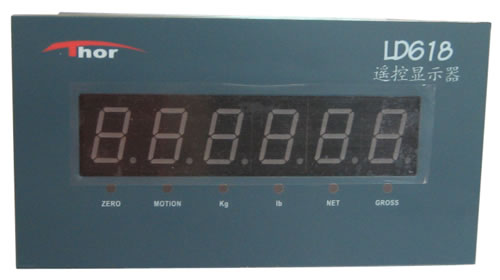

LD618遥控显示器可作为第二重量显示器，通过接收称重显示控制器的重量数据，使用在需要第二重量指示的场合。LD618遥控显示器通过RS232、RS422、20 mA电流环或SIF接口与日本UNIPULSE,梅特勒­托利多、本公司生产的各种称重显示控制器相连接，显示重量等信息(取决于称重显示控制器发送的数据)。

特点：

一个6位LED段码显示器；

柜式结构，易于安装使用；

RS232、RS422、20 mA电流环或SIF等多种串行接口；

显示重量、累计包数或累计重量等信息(取决于称重显示控制器发送的数据)。

技术规格:

显示器： 一个6位LE型段码显示器（字高20mm）。
上显示器显示重量，下显示器显示重量。

串行接口COM1：类型： RS232、RS422、20mA电流环或SIF等接口。
波特率： 600、1200、2400、4800或9600。
数据位： 1位起始位、7位或8位数据位、1位停止位。

※注意： 最大推荐的电缆长度如下：

电源： 220 VAC(-15% ~ 10%)， 功耗最大4瓦。
使用环境： 温度 -10℃ ~ +40℃；
湿度10 ~ 90% 不结露。
存贮环境： 温度 -40℃ ~ +60℃；
湿度10 ~ 95% 不结露。

尺寸： 外壳尺寸： 173 mm (宽) X 93 mm(高) X 140 mm(深)。
安装尺寸： 163(-0.0 ~ 1.0) mm X 70(-0.0 ~ 1.0) mm。

初步检验:

打开包装箱，按随机附带的装箱清单查看部件是否完整。若有缺件或部件损坏，请速与本公司联系，以便得到妥善处理。
     确信各部件完好无损后将仪表从包装箱中取出，然后进行安装和接线。

安装指南：

根据安装尺寸要求在控制柜上开一矩形孔。

拆下固定左右插板的二个螺丝，并取下左右插板。

将仪表从控制柜外面的开口处插入。

从仪表后面重新装上左右插板，并上紧二个螺丝。

串行接口COM1：

LD618遥控显示器的串行口COM1包括RS232、RS422、20mA电流环及SIF接口。串行口COM1用来接收第一台称重显示控制器的重量数据。COM1连接器为    7针COMBICON型插座，各引脚位置及功能如下。
串行接口COM1

电源线：
连接器为3针COMBICON型插座 1,2脚。接入220V交流电, 3脚接地引脚位

置及功能如下：

出厂设置在日本UNIPULSE的SIF接口。
